DSC测定PE管道的氧化诱导期时间

新闻资讯

来源：久滨仪器　浏览次数：次　日期：2020-5-27

　　聚乙烯（PE）管道具有优异的化学稳定性，无毒，室温下耐盐酸、氟酸、磷酸、甲酸、胺类、氢氧化钾、氢氧化钠等各种化学物质。聚乙烯管道柔而韧且轻便，被广泛应用于生活中的各个领域。如供水、供气、供暖等领域。
　　聚乙烯管材自身的热氧稳定性是管材发生质变，产生脆性破坏的主要原因之一。它直接影响着管材的搁置寿命及使用寿命。鉴定聚乙烯材料的使用寿命通常是测定氧化诱导期时间（OIT）。氧化诱导时间是测定式样在高温（200℃）氧气条件下开始发生自动催化氧化反应的时间，是评价材料在成型加工、储存、焊接和使用中耐热降解能力的指标。氧化诱导期时间越长，管道使用寿命越长；氧化诱导期时间越短，管道使用寿命越短。
实验部分：
a) 仪器：DSC-500B热流型差示扫描量热仪；铝坩埚；镊子；刀
b) 试样：PE管道试样；氧气
c) 主要实验条件：
　　　样品重量：15±5mg
　　　样品皿：铝坩埚
　　　升温速率：20℃/min
　　　气氛流量：100mL/min

操作步骤：
　　将PE试样剪成0.2mm3左右大小，置于一个铝坩埚内，另取一个空的铝坩埚作参比，将两只坩埚分别置于DSC-100差示扫描量热仪炉子的试样支持器及参比物支持器中。在空气或者氮气气氛保护下将试样温度上升至200℃。当试样温度达到200℃时，气氛立即转换为通氧气，测定试样在升温至200℃时刻起到在氧气气氛内开始分解时刻止所需要的时间，该时间即为此聚乙烯管道的氧化诱导期时间。

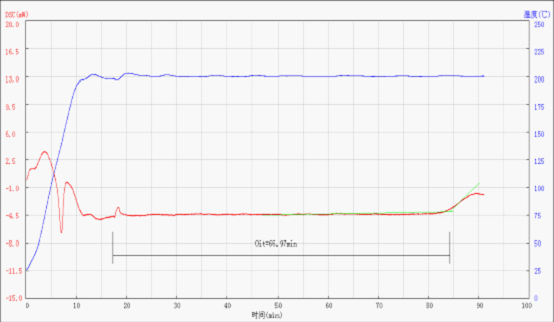

如图所示即为该聚乙烯（PE）管道的氧化诱导期时间（OIT），OIT=66.97min。
