本试验机专用于预应力夹具、锚具的静载锚固性能测试，可以检测钢绞线锚具组装件静载锚固效率系数及达到实测极限拉力时的总应变，该试验机主要应用于夹具、锚具生产企业、公路建设、建工质检站等单位，进行质量检测和科学研究使用。本试验机依据Q/01JSJ050-2009《静载锚固试验机》。
品牌：久滨
3700mm×850mm×800mm
型号：JB-4000、JB-5000、JB-6500
名称：微机静载钢绞线锚固试验机
一、主要用途与适用范围：
本试验机专用于预应力夹具、锚具的静载锚固性能测试，可以检测钢绞线锚具组装件静载锚固效率系数及达到实测极限拉力时的总应变，该试验机主要应用于夹具、锚具生产企业、公路建设、建工质检站等单位，进行质量检测和科学研究使用。本试验机依据Q/01JSJ050-2009《静载锚固试验机》。
二、性能特点：
该机为机械、电气、液压、计算机一体化产品，主机采用液压加载方式对锚具组件施加试验力、试验力大小由传感器测量、测控卡进行数据采集、计算机屏幕显示试验力和试验曲线。该机可以严格按照国家标准GB/T14370-2007 《预应力用锚具、夹具和连接器》、JT329.1-1997 《公路桥梁预应力钢绞线用YM锚具、连接器规格系列》、JT329.2-1997 《公路桥梁预应力钢绞线用锚具、连接器试验方法和检验规则》中相关规定对锚具、夹具进行质量检测。电气测量与软件数据处理部分均采用了当代先进技术，具有较高的技术水平，产品性能稳定、可靠。
三、技术参数：
试验力测量：
型号规格
JB-4000
JB-5000
JB-6500
zuì大试验力
4000KN
5000KN
6500kN
试验力准确度
在测量范围内，示值的±1%
位移传感器
0-300mm
示值精度
±1%
活塞行程
200mm
活塞位移测量范围
200mm
拉伸距离（不含活塞行程）
3400mm
活塞位移测量准确度
小于10mm时,绝对误差小于±0.5mm
大于10mm时，示值相对误差小于±1%
标配试验垫板规格
YM15系列圆锚：1、3、4、5、7、9、 12、14、16孔锚具，标准配置5、7孔
YMB15系列扁锚：2、3、4、5孔锚具，标准配置5孔。
主机外形尺寸
（不包括活塞行程）
主机质量
约6000kg
电源总功率
6.5kW， 三相四线380V
zuì大试验力按照1、2、5、10四档衰减，试验力准确度自每档满量程的20%为 示值的±1%。
位移测量系统：
位移测量的分辨率为0. 1mm。
变形测量系统：
用活塞位移替代试样变形计算实测极限拉力时的总应变，用卡尺测量钢绞线的内缩量以及夹片位移。
控制与显示系统：
由PC机、显示与数据处理软件、多功能测量卡和打印机构成试验机的数据处理系统。
工作条件：
1、在室温10oC～35℃范围内；
2、相对湿度≤80%；
3、周围无震动、无腐蚀性介质无较强电磁场干扰的环境中；
4、电源电压的变化在额定电压的±10%以内；
四、结构特征与工作原理：

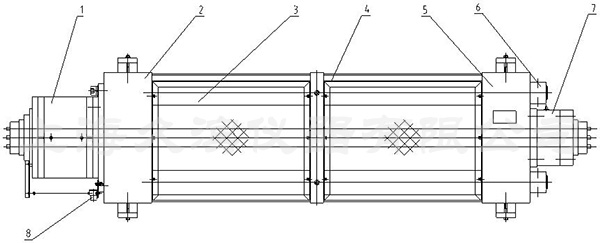

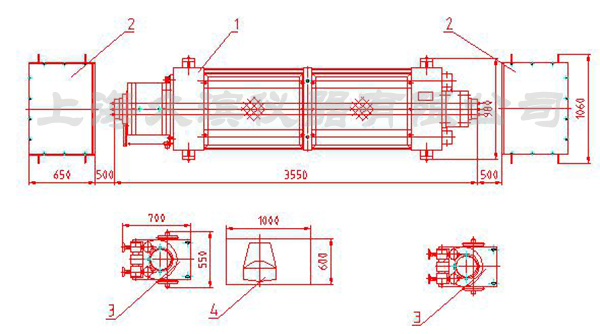

1、图1为试验机整机外观示意图。该机由主机部分、测量控制系统、液压张拉设备及防护装置组成。
