高低温多功能耐碎石冲击试验机

　　适用于外涂层粘聚性破坏试验、涂层系统中不同层间粘合性破坏试验、硬质玻璃材料的脆性厚度、抗剥落的zui优涂膜厚度、塑料及玻璃的抗剥落、抗碰撞、抗磨损测试等相关试验。高低温耐碎石冲击试验机/石子冲击试验机符合SAE、ASTM、VDA、GM、Ford、Mazda、JIS、Nissan、及Toyota等的测试要求。满足：大众、神龙、通用、日产、马自达、丰田、本田、福特等汽车厂家试验。

详细资料

品牌：久滨
型号：JB-JM6
名称：高低温耐碎石冲击试验机
一、产品概述：
　　高低温耐碎石冲击试验机适用于外涂层粘聚性破坏试验、涂层系统中不同层间粘合性破坏试验、硬质玻璃材料的脆性厚度、抗剥落的*优涂膜厚度、塑料及玻璃的抗剥落、抗碰撞、抗磨损测试等相关试验。高低温耐碎石冲击试验机/石子冲击试验机符合SAE、ASTM、VDA、GM、Ford、Mazda、JIS、Nissan、及Toyota等的测试要求。满足：大众、神龙、通用、日产、马自达、丰田、本田、福特等汽车厂家试验。

二、测试原理：

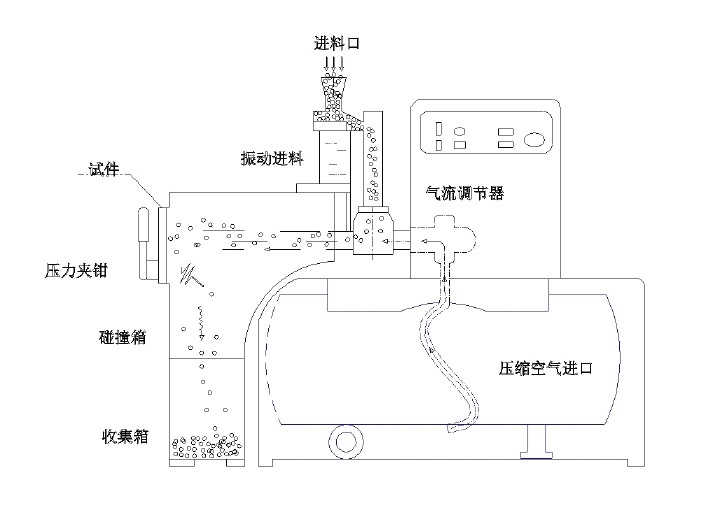

　　高低温耐碎石冲击试验机在可设定的环境温度室内，一定重量的砂砾通过振动弹入进料器。由于进料器下部的高速气流高速运动形成了一个真空，因此碰撞介质就被吸入射枪组件中，而后被喷射气流射向测试样件。在介质撞击测试目标后，介质就掉入砂砾收集箱内。碎石冲击试验通过碎石冲击试验机使大量小的、带有锋利边缘的钢丸或碎石在短时间内撞击涂层表面，整个试验在可控温度下进行。冲击结束后，用胶带去除松散涂层，露出样板上残留的石击点痕迹，通过分析涂层的破坏程度判断其抗石击性能的优劣。
三、产品特点：
1、新型多功能是由标准件组装构成的，并且配有易于装卸的配件，实现在一台机器上进行所有主要标准的汽车材质砂砾碰撞测试。国内*一家采用万能调节装置，0—180冲击角度任意可以调节。（其他厂家所谓的多功能是配多款不同角度碰撞箱，弊端1是客户使用时要不停的更换不同角度的碰撞箱，更换起来很麻烦，而且各个不同角度碰撞箱占地面积大。弊端2是配的碰撞箱的不全，没办法满足客户后续添加需要的角度冲击。）
2、试验台冲击窗口：300*300 mm。（比其他厂家的大，我司的可根据产品不同式样和不同大小可根据活动的支撑架来调节和固定）。
3、碰撞箱采用整体结构，设备整个击打机构处于碰撞箱的内部，包括试验样品。安全合理的设计，排除不同规格的样品（特别是圆弧形样品）由于密封不严，导致试验冲击介质溅飞出。
4、采用大容积储气罐，容积达到170 L。（比国内任何厂家的大30%，冲击气压更稳定）。
5、冲击试验机主要的标准组件有：射枪组件、碰撞室和试件夹持器。
6、冲击试验机能快速进行试件的装卸并配有外置式的砂砾收集箱，方便实用。
7、显示方式：操作仪表为触摸屏，操作方便一目了然。（其他家是数显式或指针式）
8、喷枪：标配SAE和VDA各一把（更换极其方便）。
9、进料方式：自动进料（进料速度可调）
10、安全装置：碰撞室门在打开状态下，或者碰撞室未安装时，安全断电开关将会自动关闭测试（其他家没有此安全措施及功能）。设备有漏电保护功能、气压超压、泄压保护功能等。
四、技术参数：
1、工作压力范围：0 ~ 5.0 kgf/cm2/等级1.6 ，可根据客户实际气源压力情况进行调节，*高可到8.0kgf/cm2
2、压缩空气管内径：19mm 或更大
3、空气槽容积：136L能够满足：当打开磁阀时预先规定的400kpa（4bar）的工作压力能够持续保持至少10秒钟
4、进料方式：自动进料，进料速度可调
5、VDA 喷枪：30.0±0.5 mm
6、SAE 喷枪：52.6±0.5 mm
7、工作时间：0—999S 可调
8、振动时间：0—999S 可调
9、循环次数0—99S可调
10、碰撞箱体配置：3D角度可调试验台一套，0—180度角度任意可以调节，更配有高精度移动式角度显示器，方便客户调节冲击角度。
11、标准试验台冲击窗口：300*300 mm （有活动的支撑架可调节窗口大小以适合不同大小的试样试样厚度不超过30 mm ）。
12、试验箱外尺寸：约1800 L*950 W*1500H mm；碰撞箱主体结构采用≧6mm的钢板+烤漆；击打窗口采用10mm的钢板,抗振、耐磨性好。
13、试验冲击材料：4mm—5mm硬度：61HRC-65HRC有棱角钢颗粒、或8-16mm水磨石、或JIS A5001规定的石子均可
14、试验压力: 100±5kPa、200kPa±10kPa
15、试验次数：1-5次均可
16、喷射时间：8-12S/500g或30-35S/2000g
17、喷射角度：54°±1o (特殊90°±1o)可调
18、喷射距离：10-500mm（可调）
19、喷枪内径: 30.0±0.5 mm或 52.6±0.75 mm
20、试样尺寸：80×80 mm或200×100 mm
21、试验温度：-20至-70℃(可选)
五、仪器特征：
1、测试喷枪可自由快速更换符合VDA、SAE、JIS等标准要求
2、触摸屏设置，使测试过程更为方便简洁
3、测试试样可满足多角度放置的要求，不规则的试样采用3D试验箱
4、采用连续或间歇运行的方式，可在短时间内完成多次测试
5、进料速率通过电磁振动进料器进行调节
6、大容积储存压缩空气罐可确保压力和流速的恒定，同时可通过调节阀控制压力的大小
六、可对汽车材料进行仿真测试试验：
　　耐碎石冲击试验机它一直用于准确再现由飞溅的砂砾造成的破化现象。JB-JM5独特的设计适用于进行下列测试内容：
1、外涂层粘聚性破坏试验
2、涂层系统中不同层间粘合性破坏试验
3、抗剥落的*优涂膜厚度
4、塑料及玻璃的抗剥落、抗碰撞、抗磨损测试

七、使用容易：
　　耐碎石冲击试验机的结构结实，足以使之承受每日上百个试件碰撞试验的强度。安装在碰撞室外的平板式时间夹持器，便于试件的装卸，并能承受高强度试验的要求。JB-JM5还有便于操作的外置式进料器和砂砾回收箱。数字式测试计数器可准确地跟踪记录仪进行的试验次数。喷嘴式压力传感器则可反映射枪组件北部的气压变化。使用内置式的水准仪和可调式基脚可以很容易地调整水平度。

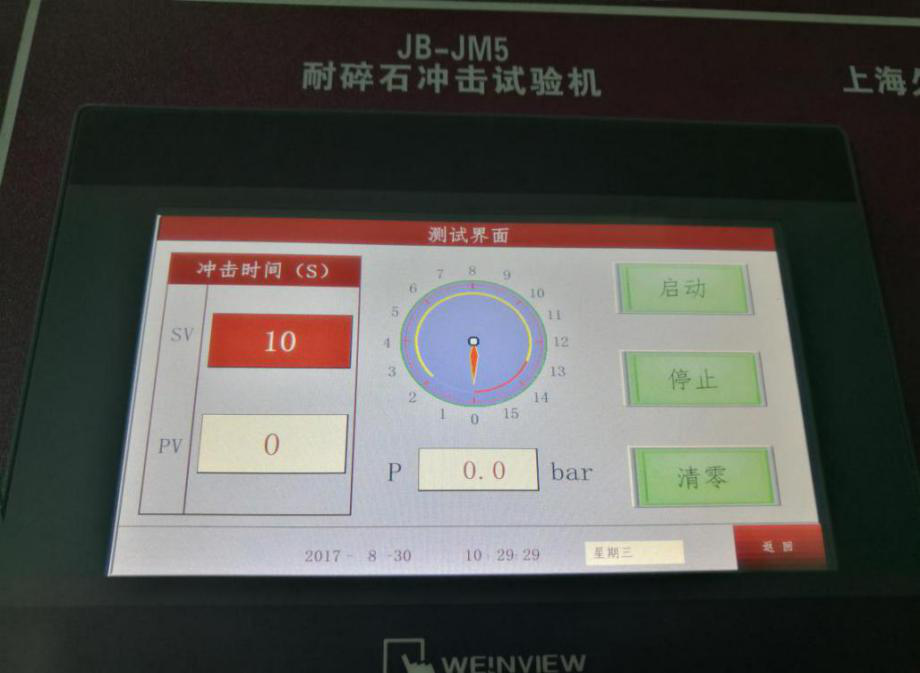

操作界面

八、使用条件：
1、AC220V 1.5KW 单相三线+保护地线
2、求在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用
3、压缩空气接口：*小8 kgf/cm2,使用19mm内径的连接管，*大10 kgf/cm2
九、标准配置：
SAE VDA 喷枪各一把
碰撞箱1个
压敏玻璃纸胶带1卷
筛网(mm)/清理刷各1套
内六角扳手1套
SAE石子、VDA钢砂冲击介质各1000g
喷嘴更换配件1套
防噪音耳塞1套
电子式角度仪1台
主要配件一套：控制器、电磁阀、调压阀、压力表、超压保护、交流接触器、振动器、漏电保护、急停开关、继电器、光电感应器。
